- 物理信道
在空中接口的協議中，定義了物理信道、傳輸信道和邏輯信道。 邏輯信道描述了信息的類型，即定義了傳輸?shù)氖鞘裁葱畔ⅰ?傳輸信道描述的是信息的傳輸方式，即定義了信息是如何傳輸?shù)摹?物理信道則由物理層用于具體信號的傳輸。
sic-info" style="margin: 20px 0px 35px; clear: both; color: rgb(51, 51, 51); font-family: arial, 宋體, sans-serif; font-size: 12px; line-height: 18px; background: url(http://baike.bdimg.com/static/wiki-lemma/widget/lemma_content/mainContent/basicInfo/img/basicInfo-bg_7819f20.png) rgb(255, 255, 255);">
- idth: 395px; float: left;">
- 物理信道
- physical channel
- 由物理實體構成的信道
- 上行物理信道 、下行物理信道
rosoft Yahei', 宋體, sans-serif; background: rgb(251, 251, 251);">
目錄
ist column-3" style="float: left; border-left-style: solid; border-left-color: rgb(235, 235, 235); width: auto; position: relative; overflow: hidden; padding-top: 15px; padding-bottom: 20px; background-color: rgb(255, 255, 255);">
- isplay: inline-block; width: 18px; font-size: 16px; padding-left: 20px; padding-right: 8px; vertical-align: top; text-align: right; color: rgb(99, 160, 223);">1 分類IS95的物理信道
- 2 CDMA2000 1X的物理信道
nitial; background-attachment: initial; background-size: initial; background-origin: initial; background-clip: initial; background-position: initial; background-repeat: initial;">分類IS95的物理信道編輯
picture text-pic layout-right" style="border-style: solid; border-color: rgb(224, 224, 224); overflow: hidden; margin: 0px 0px 3px 20px; position: relative; float: right; clear: right; width: 250px;">
IS95的物理信道
IS95的物理信道| 前向信道 | 導頻信道（Pilot） |
| 同步信道（Sync） | |
| 尋呼信道（Paging） | |
| 業務信道（Traffic） | |
| 反向信道 | 接入信道（Access） |
| 業務信道（Traffic） |
導頻信道是移動終端與基站建立通信的基礎。它采用沃氏碼0（Walsh #0）擴頻，發送的是全0的信號。導頻信道采用PN短碼偏置。PN短碼在前向是用來區分不同的扇區的。在CDMA系統中可使用的PN短碼偏置共有512個，每個PN短碼偏置用來標識一個特定的扇區。
前向?qū)ьl信道的主要作用有兩點：
- 用于終端的初始捕獲，幫助移動終端尋找基站。
- 在移動終端處于通信狀態時，輔助終端進行切換。
在進行切換時，移動終端通過測量和比較各導頻信道的信道強度，來作為是否進行切換的判斷依據。
同步信道上傳送信息的比特速率為1200 bps。同步信道采用沃氏碼#32（Walsh #32）擴展每個調制符。
前向同步信道的主要作用有：
- 獲取系統時間
移動終端與基站時間同步才能保證后續正確解調傳輸?shù)男盘?，移動終端通過同步信道與基站進行時間同步。在移動終端開機初始化時或每次通話結束后，移動終端才會接收同步信道的信息。
尋呼信道
基站利用前向尋呼信道向所有移動終端發送系統開銷信息。每個移動終端在選定服務基站后，也通過屬于它尋呼子信道，收聽基站發來尋呼消息。
前向?qū)ず粜诺啦捎梦质洗a#1（Walsh #1）擴頻，作為基本尋呼信道，支持9600 bps或4800 bps兩種傳送信息的速率。單個CDMA載頻最大可以支持7個尋呼信道，其它附加的尋呼信道用Walsh #2~ Walsh #7擴頻。不用的尋呼信道可以作為前向業務信道來使用。
前向?qū)ず粜诺赖淖饔糜校?/div>
CDMA2000 1X的物理信道
- 發送尋呼消息
- 發送開銷信息：1）系統消息2）鄰區列表3）頻段列表4）擴展系統消息：切換消息、功率控制消息
在呼叫期間，業務信道用于向某一特定移動終端發送用戶業務信息和相關信令。業務信道與導頻信道、同步信道、尋呼信道使用的沃氏碼不同。導頻信道使用Walsh#1，同步信道使用Walsh#32，尋呼信道使用Walsh#1~7，業務信道使用64個Walsh碼中所剩下的Walsh碼。所以，業務信道的最大數目為：64減去一個導頻信道、一個同步信道、一到七個尋呼信道。即CDMA每個載頻最多可以有61個業務信道。通常業務信道數目不超過40個。
前向業務信道的作用有：
- 發送用戶業務包
- 發送業務相關的信令
與其它物理信道不同，在從終端到基站的方向也有業務信道。反向業務信道的作用與前向業務信道類似，包括：
- 發送用戶業務包
- 發送用戶對來自基站的命令和查詢的響應
- 發送用戶對基站的請求
接入信道
移動終端利用反向接入信道與基站建立初始通信，以及對尋呼信道的消息作出響應。每個接入信道只與一個尋呼信道相關，每個尋呼信道最多可以支持32個接入信道。反向接入信道速率固定為4800 bps。
反向接入信道的作用有：
- 發送起呼消息
- 尋呼響應
- 空閑切換或跨小區時進行登記

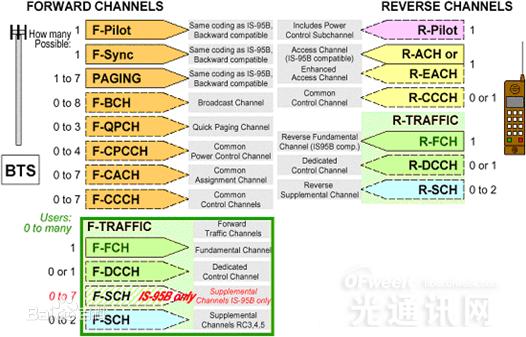

CDMA2000 1X的物理信道編輯
CDMA2000 1X的物理信道| 物理信道 | CDMA2000 1X | IS95 |
| 前向信道 | 導頻信道（F-Pilot） | 導頻信道（Pilot） |
| 同步信道（Sync） | 同步信道（Sync） | |
| 尋呼信道（Paging） | 尋呼信道（Paging） | |
| 業務信道（Traffic） | 業務信道（Traffic） | |
| 補充信道（F-SCH） | ||
| 反向信道 | 接入信道（Access） | 接入信道（Access） |
| 業務信道（Traffic） | 業務信道（Traffic） | |
| 導頻信道（R-Pilot） | ||
| 補充信道（R-SCH） |
補充業務信道
補充信道用來支持高速數據信息的傳輸。補充業務信道使用4~128位的可變長Walsh碼，具體使用的碼長取決于傳輸數據的速率。
反向導頻信道R-PICH
反向?qū)ьl信道用于發送參考導頻和相位，輔助基站進行相干解調。
CDMA2000 DO的物理信道編輯
| 物理信道 | CDMA2000 1X | CDMA2000 DO | |||
| 前向信道 | （F-Pilot） | 導頻信道 （Pilot） | 與1X導頻信道功能相同。 | ||
| （Sync） | （Control） | 用于承載系統控制消息，相當于1X中的同步信道和尋呼信道的組合。 | |||
| 尋呼信道 （Paging） | |||||
| （Traffic） | 業務信道 （Traffic） | 與1X業務信道功能相同。 | |||
| 補充信道 （F-SCH） | 媒體接入控制信道 （MAC） | 反向功率控制子信道 （RPC） | 用于傳輸反向業務信道功率控制信息。 | ||
| ARQ子信道 | 用于指示是否正確解調反向業務信道的數據包。 | ||||
| DRCLock子信道 | 用于響應反向信道中的DRC子信道，向終端反饋當前服務扇區的鏈路質量。 | ||||
| 反向激活子信道 （RA） | 用于發送反向鏈路激活指示。指示當前反向忙閑狀態，決定了終端反向傳輸?shù)乃俾省?/div> | ||||
| 反向信道 | 接入信道 （Access） | 接入信道 （Access） | （Pilot） | 用于反向鏈路的相干解調和定時同步。 | |
| 數據信道 （Data） | 用于攜帶接入信道的分組數據。 | ||||
| （Traffic） | 業務信道 （Traffic） | （Pilot） | 用于反向鏈路的相干解調和定時同步。 | ||
| 導頻信道 （R-Pilot） | （Aux） | 用于輔助基站進行反向鏈路的信道估計。當傳輸速率≥76.8 kbps時使用。 | |||
| 補充信道 （R-SCH） | 媒體接入控制信道 （MAC） | 反向速率指示子信 道（RRI） | 用于向基站指示終端當前使用的反向業務數據信道的速率。 | ||
| 數據速率控制子信道（DRC） | 用于終端向基站申請之后發送數據包的前向業務信道的速率，以及決定為終端提供服務的扇區。 | ||||
| 數據源控制子信道 （DSC） | 用于終端向基站指示，它所選擇的基站服務扇區。 | ||||
| ACK信道 | 用于指示是否正確解調前向業務信道的數據包。 | ||||
| 數據信道 （Data） | 與1X業務信道功能相同。 | ||||
在CDMA2000 DO的前向物理信道中，導頻信道、控制信道、業務信道和媒體接入控制信道采用的是時分的方式。而在反向物理信道中，接入信道和業務信道采用的是時分，業務信道下的導頻信道、輔助導頻信道、媒體接入控制信道、ACK信道和數據信道采用的是碼分的方式。
LTE的物理信道編輯
| 物理信道 | LTE物理信道 | 功能 | 調制方式 |
| 下行信道 | 物理層下行共享信道 （PDSCH，Physical Downlink Shared Channel） | 承載下行業務數據、尋呼消息。 | |
| （PBCH，Physical Broadcast Channel） | 承載廣播信息，固定占用載波信道中間6RBs（1.08 MHz）。 | ||
| 物理層下行控制信道 （PDCCH，Physical Downlink Control Channel） | 承載下行調度信息，如信道分配和控制信息。 | ||
| 物理層格式指示信道 （PCFICH，Physical Control Format IndicatorChannel） | 用于指示在一子幀中，用于PDCCH傳輸?shù)?a target="_blank" style="color: rgb(19, 110, 194); text-decoration: none;">OFDM符號數目。 | ||
| （PHICH，Physical Hybrid Indicator Channel） | 承載HARQ的信息，如ACK/NACK。 | BPSK，支持碼分多路信道 | |
| 物理層多播信道 （PMCH，Physical Multicast Channel） | |||
| 上行信道 | 物理層上行共享信道 （PUSCH，Physical Uplink Shared Channel） | 承載上行控制信息和業務數據。 | |
| 物理層上行控制信道 （PUCCH，Physical Uplink Control Channel） | BPSK或QPSK | ||
| 物理層隨機接入信道 （PRACH，Physical Random Access Channel） | 用于終端發起與基站的通信。終端隨機接入時發送preamble信息，基站通過PRACH接收，確定接入終端身份并計算該終端的延遲。 | N/A |
把從基站到終端稱為下行，從終端到基站稱為上行。下行信道和上行信道分別與之前介紹的前向信道和反向信道相對應。
