QSFP 又名：四通道SFP接口；QuadSmallForm-factorPluggable

QSFP基本概念


　　QSFP（Quad Small Form-factor Pluggable）：四通道SFP接口(QSFP)，QSFP是為了滿足市場對更高密度的高速可插拔解決方案的需求而誕生的。

　　這種4通道的可插拔接口傳輸速率達到了40Gbps。很多XFP中成熟的關鍵技術都應用到了該設計中。

　　QSFP可以作為一種光纖解決方案，并且速度和密度均優(yōu)于4通道CX4接口。由于可在XFP相同的端口體積下以每通道10Gbps的速度支持四個通道的數據傳輸，所以QSFP的密度可以達到XFP產品的4倍，SFP+產品的3倍。具有4通道且密度比CX4高的QSFP接口已經被InfiniBand標準所采用。

QSFP外形圖片

        QSFP Cabel Wire and Connector圖片

QSFP接口定義

　　Infiniband(tm) 規(guī)范中定義的QSFP接口插頭的引腳定義如下圖所示：

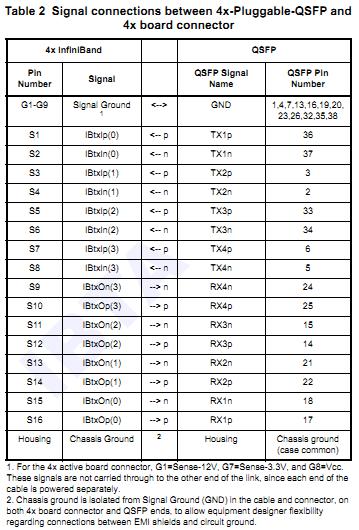

　　infiniband規(guī)范中定義的QSFP插座引腳與接口插頭引腳之間的對應關系，如下圖所示：

　　QSFP插座接口邏輯電路設計參考：

QSFP接口用途

　　1.交換機，路由器，主機適配器總線

　　2.企業(yè)存儲

　　3.高密度、高速的I/O

　　4.多通道互連
